OPTEX Z3系列光电感测器
相关连结 Click here

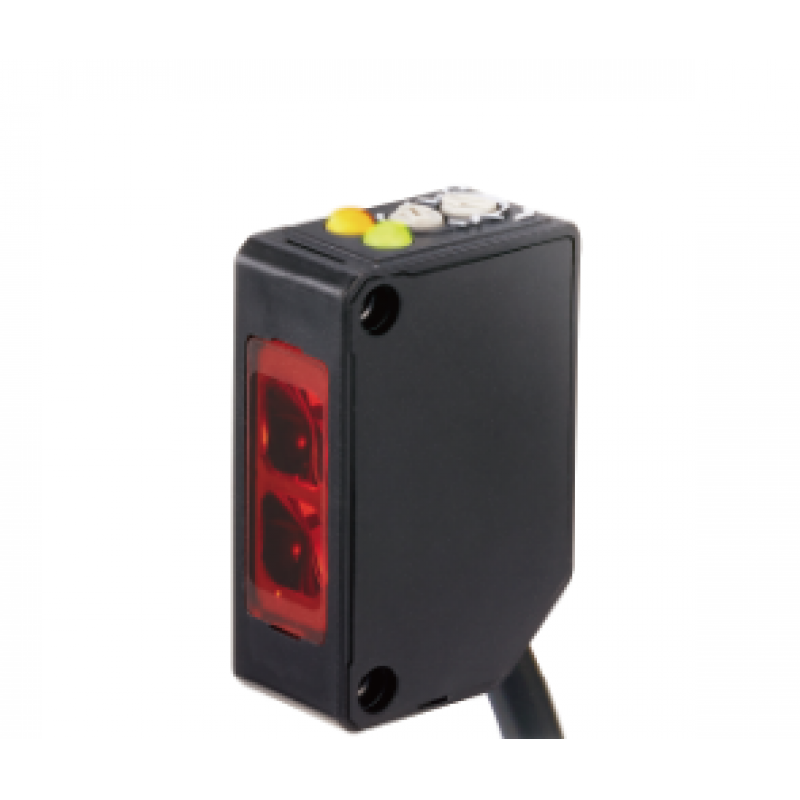

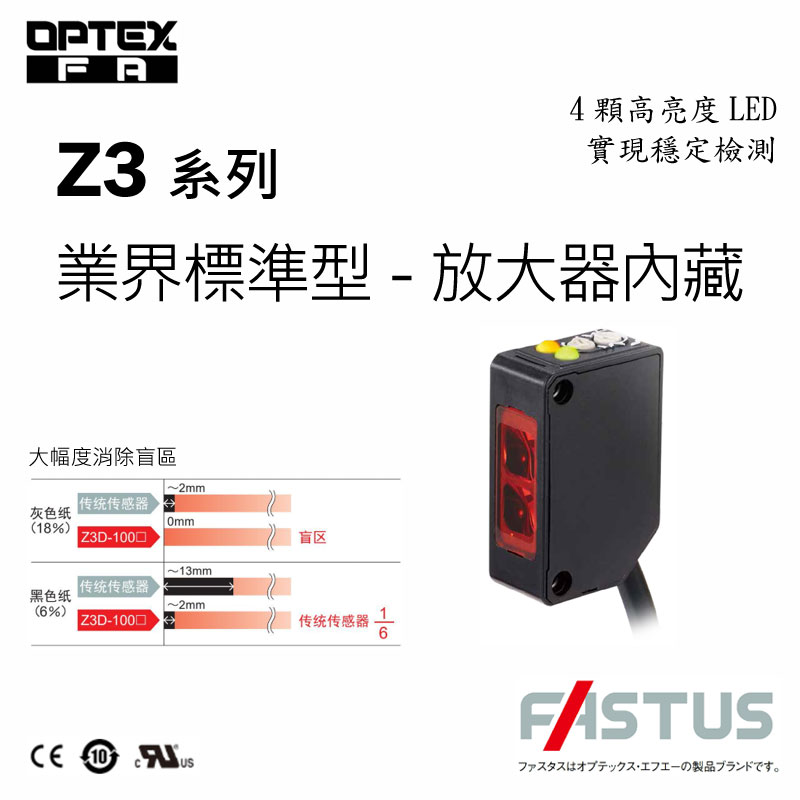

OPTEX FASTUS Z3系列标准尺寸光电感测器
Z3T-2500N
Z3T-2500NIR
Z3R-400N
Z3D-100N
Z3D-L09N
Z3D-W20N
- 新增透射率更强的红外线LED对照式感测器，同类产品最远距离25公尺。
- 扩散反射式减少死角盲区。
- 新增限定反射式、广角反射式。
| 类型 | 外貌 | 感应距离 | 型号 （括号内为连接器类型） |
|
|---|---|---|---|---|
| NPN型 | PNP型 | |||
| 对射光束 |
 |
 |
Z3T-2500N (Z3T-2500CN4) |
Z3T-2500P (Z3T-2500CP4) |
红外线 LED 对射光束 |
 |
 |
Z3T-2500NIR | − |
| 回归反射* |
 |
 |
Z3R-400N (Z3R-400CN4) |
Z3R-400P (Z3R-400CP4) |
| 漫反射 |
 |
 |
Z3D-100N (Z3D-100CN4) |
Z3D-100P (Z3D-100CP4) |
| 有限漫 反射 |
 |
 |
Z3D-L09N (Z3D-L09CN4) |
Z3D-L09P (Z3D-L09CP4) |
| 广角漫 反射 |
|
 |
Z3D-W20N (Z3D-W20CN4) |
Z3D-W20P (Z3D-W20CP4) |
| 类型 | 对射光束 | 回归反射 | 漫反射 | 有限漫 反射 |
广角漫 反射 |
|||
|---|---|---|---|---|---|---|---|---|
| 模型 | NPN | 电缆 | Z3T-2500NIR | Z3T-2500N | Z3R-400N | Z3D-100N | Z3D-L09N | Z3D-W20N |
| 连接器 | ー | Z3T-2500CN4 | Z3R-400CN4 | Z3D-100CN4 | Z3D-L09CN4 | Z3D-W20CN4 | ||
| 即插即用 | 电缆 | ー | Z3T-2500P | Z3R-400P | Z3D-100P | Z3D-L09P | Z3D-W20P | |
| 连接器 | ー | |||||||
| 感应距离 | 25米 | 0.01至4米* 1 | 0至1米* 2 | 10至90毫米* 3 | 1至200毫米* 4 | |||
| 光源 | 红外线LED，波长850nm | 4 元件红色 LED，波长 632 nm | ||||||
| 光斑尺寸 | 约。 25公尺处直径1400毫米 | 约。25公尺处直径 1800毫米 |
约。4公尺处 直径280毫米 |
约。1公尺处 直径75毫米 |
约。 直径 8 毫米 ，90 毫米处 |
约。 □ 50 毫米处为45 毫米 |
||
| 回应时间 | 500 μs 或更短 | |||||||
| 滞后 | - | - | - | 最大限度。 20% | 最大限度。 10% | 最大限度。 20% | ||
| 灵敏度调节 | 单圈电位器 | |||||||
| 指标 | 输出指示灯：橘色LED，稳定性指示灯：绿色LED （对射型发射器无指示灯） |
|||||||
| 控制输出 | NPN/PNP 开路集极 100 mA/30 VDC 最大。 | |||||||
| 输出方式 | 可透过开关选择亮时开启、暗时开启 | |||||||
| 联系 | 电缆类型：长2m、ø3.8mm （最小弯曲半径：15.2mm（固定时）） |
|||||||
| - | 连接器类型：M8，4针 | |||||||
| 等级 | 电源电压 | 10 至 30 VDC，包括 10% 涟波 (pp) | ||||||
| 电流消耗 | 发射器：20 mA 或更小 接收器：15 mA 或更小 |
20 mA 或更低 | 25 mA 或更低 | 20 mA 或更低 | 20 mA 或更低 | |||
| 适用法规 | 电磁相容性 (EMC) | 2014/30/EU | ||||||
| 环境 | RoHS指令（2011/65/EU）、中国RoHS（工业与资讯化部第32号命令） | |||||||
| 适用标准 | EN 60947-5-2 | |||||||
| 公司标准 | 抗噪音：飞伦3级合格 | |||||||
| 环境 抵抗力 |
环境温度/湿度 | -25 至 55℃/35 至 85%RH（无凝结或结冻） | ||||||
| 环境照度 | 阳光：10,000 lx，白炽灯：3,000 lx | |||||||
| 抗震性 | 10至55赫兹；双振幅1.5毫米； X、Y、Z 方向各 2 小时 |
|||||||
| 抗冲击性 | 约。 100 G (1000 m/s2 ) X、Y、Z 方向各 3 次 | |||||||
| 防护等级 | IP67 | |||||||
| 材料 | 外壳：ABS，前盖：PMMA | |||||||
| 不含电缆的重量 | 约。 10克 | |||||||
| 包含物品 | 说明书 | |||||||
