OPTEX Z4系列光电感测器
相关连结 Click here

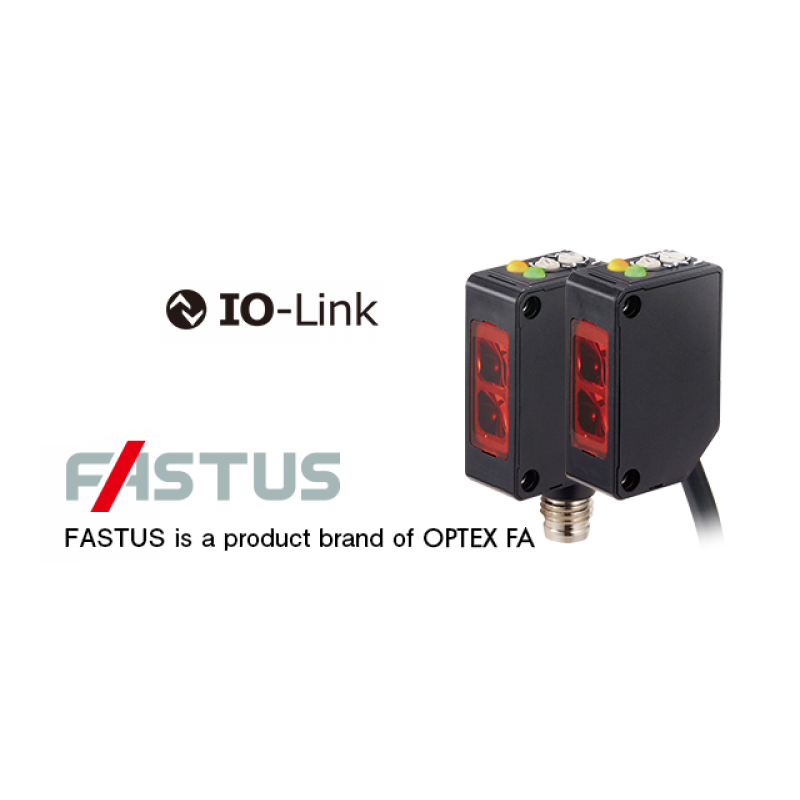

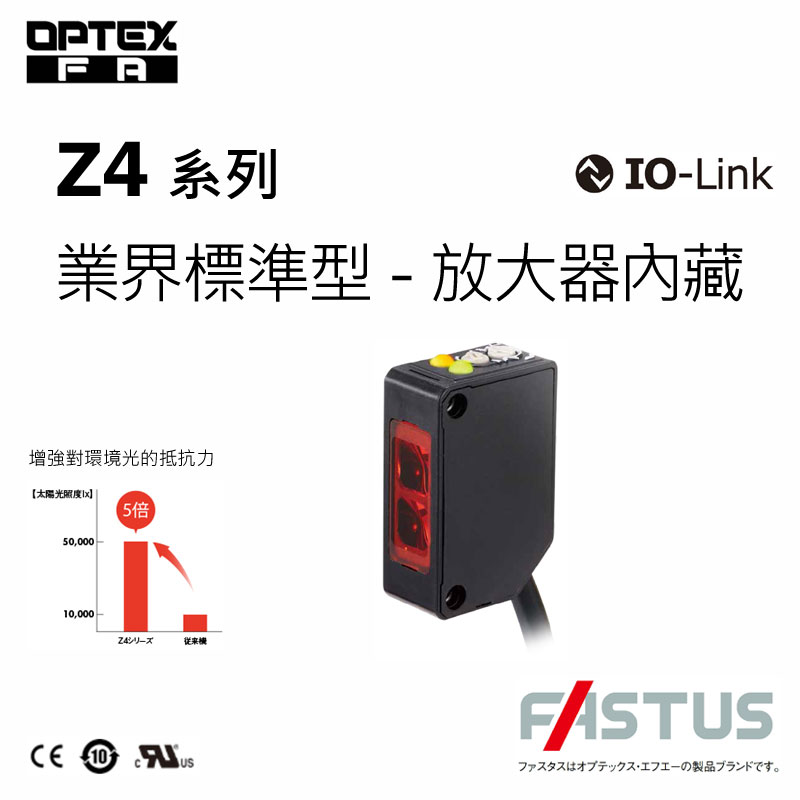

OPTEX FASTUS Z4系列标准尺寸支援IO-Link光电感测器
Z4T-2500N
Z4R-400N
Z4D-100N
Z4D-L09N
- 支援IO-Link。
- 增强环境照度抵抗力，与传统型号相比约提高5倍。
- 具备稳定性指示器，当检测距离不恰当或是感度不足时会闪烁提醒。
- 对照式为同类产品中最远距离25公尺。
- 业界标准尺寸25.4mm。
- 对照式、扩散反射式、镜片反射式、限定反射式。
| 类型 | 外貌 | 感应距离 | 型号 （括号内为连接器类型） |
|
|---|---|---|---|---|
| NPN型 | PNP型 | |||
| 对射光束 |
 |
 |
Z4T-2500N (Z4T-2500CN4) |
Z4T-2500P (Z4T-2500CP4) |
| 回归反射 |
 |
 |
Z4R-400N (Z4R-400CN4) |
Z4R-400P (Z4R-400CP4) |
| 漫反射 |
 |
 |
Z4D-100N (Z4D-100CN4) |
Z4D-100P (Z4D-100CP4) |
| 有限漫 反射 |
 |
 |
Z4D-L09N (Z4D-L09CN4) |
Z4D-L09P (Z4D-L09CP4) |
| 类型 | 对射光束 | 回归反射 | 漫反射 | 有限漫反射 | ||
|---|---|---|---|---|---|---|
| 模型 | NPN | 电缆 | Z4T-2500N | Z4R-400N | Z4D-100N | Z4D-L09N |
| 连接器 | Z4T-2500CN4 | Z4R-400CN4 | Z4D-100CN4 | Z4D-L09CN4 | ||
| 即插即用 | 电缆 | Z4T-2500P | Z4R-400P | Z4D-100P | Z4D-L09P | |
| 连接器 | Z4T-2500CP4 | Z4R-400CP4 | Z4D-100CP4 | Z4D-L09CP4 | ||
| 感应距离 | 25米 | 0.01至4米*1 | 0至1米*2 | 10至90毫米*3 | ||
| 光源 | 4 元件红色 LED，波长：632 nm | |||||
| 光斑尺寸 | 约。 25公尺处直径1800毫米 |
约。 4公尺处直径280毫米 |
约。 1公尺处直径75毫米 |
约。直径 8 毫米 ，90 毫米处 |
||
| 回应时间 | 500 μs 或更短 | 550 μs 或更短 | ||||
| 滞后 | - | - | 最大限度。 20% | 最大限度。 10% | ||
| 灵敏度调节 | 单圈电位器 | |||||
| 指标 | 输出指示灯（橘色LED）、稳定性指示灯（绿色LED） （对射型发射器无指示灯） |
|||||
| 控制输出 | NPN/PNP 开路集极，最大。 100 mA / 30 VDC， 残余电压最大 1.8 V。 |
|||||
| 输出方式 | 可透过开关选择亮时开启、暗时开启 | |||||
| IO-Link 规范 | 版本1.1、波特率：COM3（230.4 kbps）、 过程输入资料位元组数：2位元组、 最小循环时间：0.5 ms |
|||||
| 联系 | 电缆类型：长2m、ø3.8mm （最小弯曲半径：15.2mm（固定时）） 连接器类型：M8 4针 |
|||||
| 等级 | 电源电压 | IO-Link 模式：18 至 30 VDC， SIO 模式：10 至 30 VDC，包含 10% 涟波 (pp) |
||||
消耗电流*4 |
发射器：14 mA 或更小 接收器：20 mA 或更小 |
20 mA 或更低 | 20 mA 或更低 | 20 mA 或更低 | ||
| 适用 法规 |
电磁相容性 (EMC) | EMC指令（2014/30/EU） | ||||
| 环境 | RoHS指令（2011/65/EU）、中国RoHS（工业与资讯化部第32号命令） | |||||
| 适用标准 | EN 60947-5-2 | |||||
| NRTL认证 | UL 认证组件， 美国和加拿大认证的接近开关 |
|||||
| 环境 抵抗力 |
环境温度/湿度 | -25 至 +55℃/35 至 85 % RH（无凝结或结冻） | ||||
| 环境照度 | 阳光：50,000 lx 以下、白炽灯：5,000 lx 以下 | |||||
| 储存温度/湿度 | -40 至 +70℃/35 至 95 % RH（无凝结或结冻） | |||||
| 抗震性 | 10 至 55 Hz，双振幅 1.5 mm， X、Y 和 Z 方向各 2 小时 |
|||||
| 抗冲击性 | 约。 100 G (1000 m/s2 )，X、Y、Z 方向各 3 次 | |||||
| 防护等级 | IP67 | |||||
| 材料 | 外壳：ABS，前盖：PMMA | |||||
| 不含电缆的重量 | 约。 10克 | |||||
| 包含物品 | 说明书 | |||||
