OPTEX BGS背景消除高功率LED感测器
相关连结 Click here

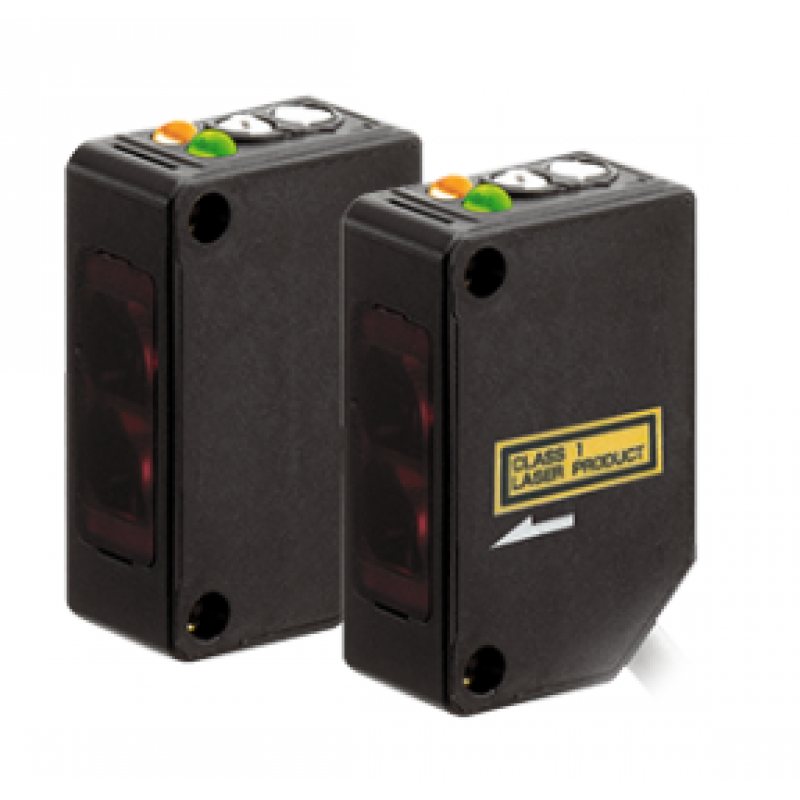

OPTEX FASTUS BGS背景消除高功率LED光电感测器
BGS-Z10N
BGS-Z15N
BGS-Z30N
- 高功率狭窄LED光源
- 检测距离有100mm和300mm两种
- 即使是LED光源，在明亮的现场也能清楚视认出光点
- 业界标准尺寸25.4mm
| 类型 | 形状 | 感应距离 （括号内为可调距离范围 ） |
型号 （括号内的型号为连接器类型） |
||
|---|---|---|---|---|---|
| BGS | 高功率 窄光束LED |
 |
 |
BGS-Z10N (BGS-Z10CN) |
BGS-Z10P (BGS-Z10CP) |
 |
BGS-Z15N (BGS-Z15CN) |
BGS-Z15P (BGS-Z15CP) |
|||
 |
BGS-Z30N (BGS-Z30CN) |
BGS-Z30P (BGS-Z30CP) |
|||
| LED类型 | 短距离 | 中等范围 | |||
|---|---|---|---|---|---|
| NPN | 电缆类型 | BGS-Z10N | BGS-Z15N | BGS-Z30N | |
| 连接器类型 | BGS-Z10CN | BGS-Z15CN | BGS-Z30CN | ||
| 即插即用 | 电缆类型 | BGS-Z10P | BGS-Z15P | BGS-Z30P | |
| 连接器类型 | BGS-Z10CP | BGS-Z15CP | BGS-Z30CP | ||
| 感应距离* 1 | 5至100毫米 | 5至150毫米 | 10至300毫米 | ||
| 可调距离范围* 1 | 20至100毫米 | 20至150毫米 | 50至300毫米 | ||
| 光源 | 红色LED | ||||
| 光斑尺寸 | 约。 ø10 毫米 / 100 毫米 | 约。 ø15 毫米 / 150 毫米 | 约。 ø30 毫米 / 300 毫米 | ||
| 回应时间 | 500 μs 或更短 | ||||
| 滞后* 1 | 3% | 5% | 5% | ||
| 距离调整 | 4圈无段电位器 | ||||
| 指标 | 输出指示灯（橘色）/稳定指示灯（绿色） | ||||
| 控制输出 | NPN/PNP 型开路集电极最大。 100 毫安培/30 伏特直流 | ||||
| 输出方式 | 亮通/暗通可选 | ||||
| 联系 | 2米电缆/M8 4针连接器 | ||||
| 等级 | 电源电压 | 10 至 30 VDC，包括 10% 涟波 (pp) | |||
| 电流消耗 | 30 mA 或更低 | ||||
| 适用法规 | 电磁相容性 (EMC) | EMC指令（2004/108/EC） | EMC指令（2014/30/EC） | EMC指令（2004/108/EC） | |
| 环境 | RoHS指令(2011/65/EU)、中国RoHS指令(工信部第32号命令) | ||||
| 适用标准 | EN 60947-5-2 | ||||
| NRTL认证 | UL 认证组件 | ||||
| 环境抵抗力 | 环境温度/ 湿度 |
-25至+55℃（无冻结）/35至85％RH（无凝露） | |||
| 环境照度 | 阳光：10,000 lx 白炽灯：3,000 lx | ||||
| 抗震性 | 10至55赫兹；双振幅1.5毫米； X、Y、Z 方向各 2 小时 | ||||
| 抗冲击性 | 约。 100G（1000公尺/秒2）； X、Y、Z方向各3次 | ||||
| 防护等级 | IP67 | ||||
| 材料 | 外壳：ABS（玻璃纤维填充），前盖：PMMA | ||||
| 不含电缆的重量 | 约。 10克 | ||||
| 附配件 | 安装支架：BEF-W100-B 带电缆类型，BEF-W100A 带连接器类型 | ||||
