OPTEX TOF-DL数位雷射距离感测器
相关连结 Click here

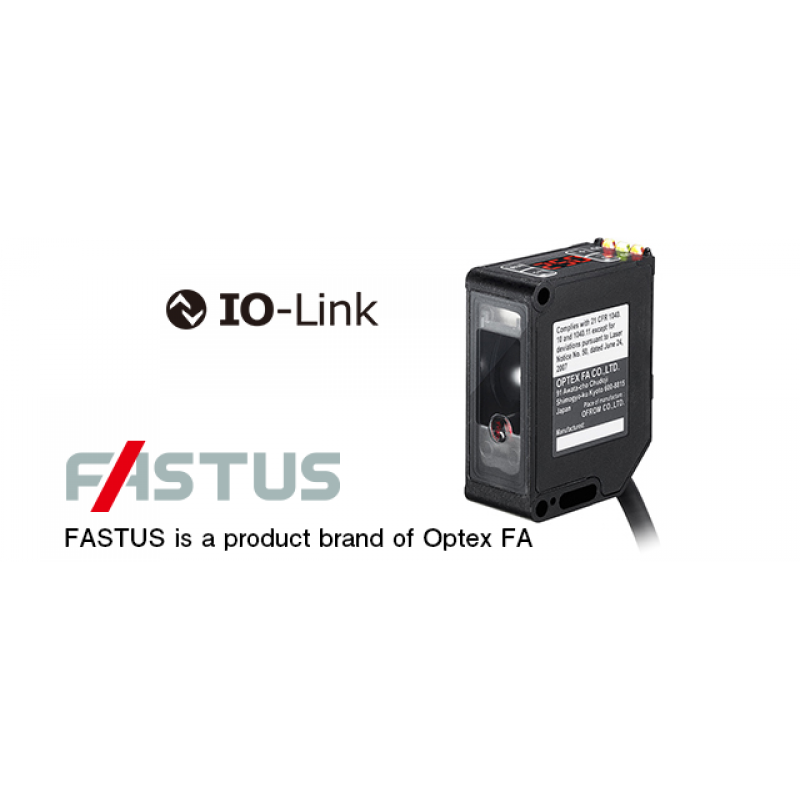

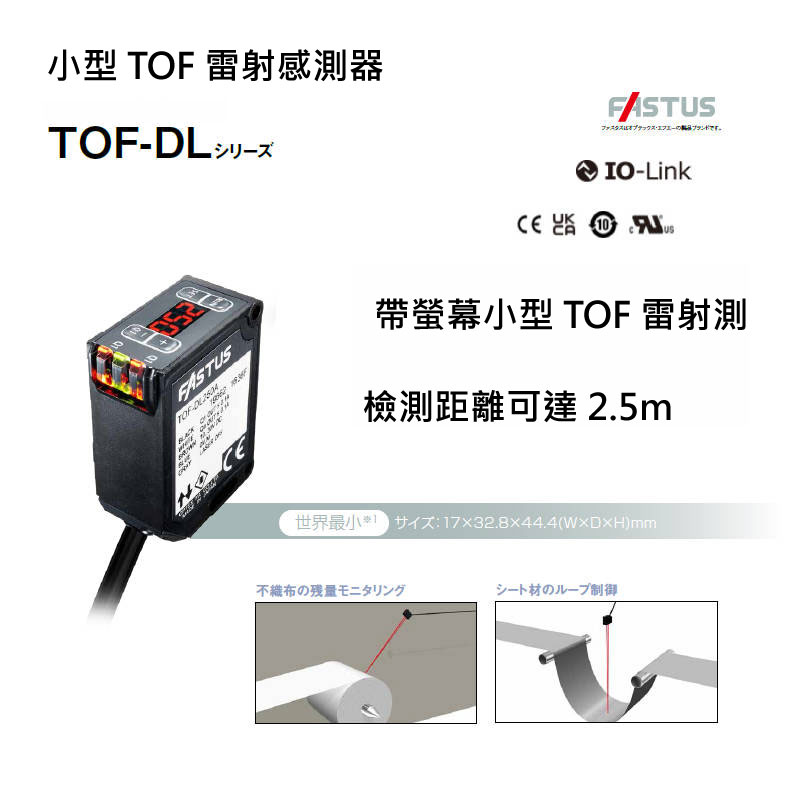

OPTEX FASTUS TOF-DL三位显示数位雷射距离感测器

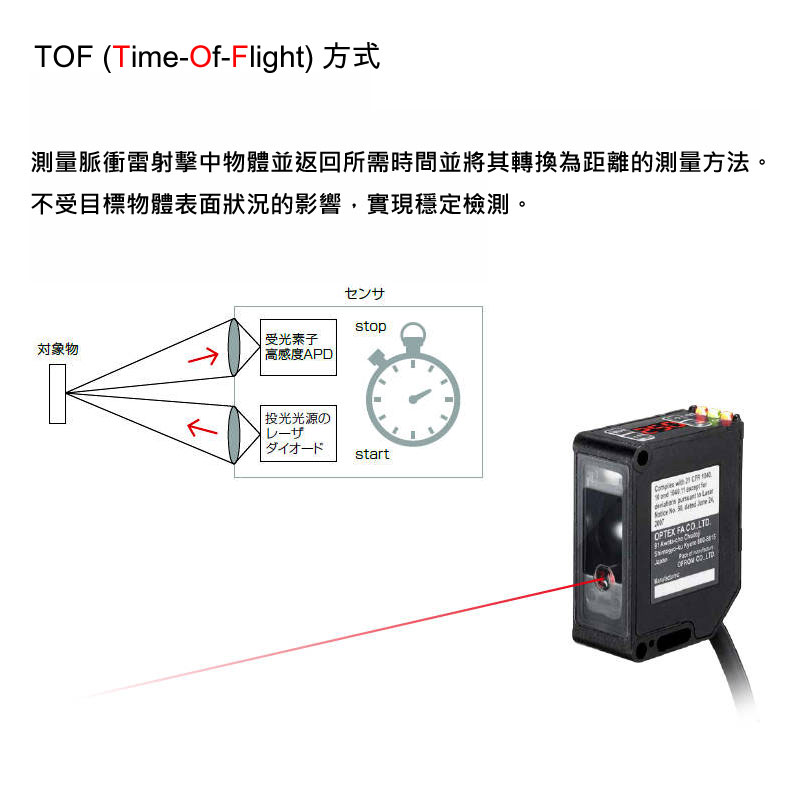

- TOF(Time Of Flight)原理，测量雷射光击中目标后返回所需的时间，再转换为距离。
- 检测距离最远2.5公尺，长距离侦测。
- 提供具有 IO-Link、类比输出和 3 个控制输出的型号。
- 三位数位显示器。
- class 1雷射光，不会牺牲眼睛安全。
| 类型 | 感应距离 | 输入/输出 | 联系 | 型号 |
|---|---|---|---|---|
| TOF |
 |
 2个控制输出 外部输入 |
M8 4针连接器 | TOF-DL250GC |
| 类比输出 控制输出 外部输入 |
2米电缆 | TOF-DL250A | ||
| M12 5针尾纤电缆 | TOF-DL250AM12 | |||
| 3个控制输出 外部输入 |
2米电缆 | TOF-DL250T | ||
| M12 5针尾纤电缆 | TOF-DL250TM12 |
| 型号 | 2米电缆 | TOF-DL250A | TOF-DL250T |
|---|---|---|---|
| M12 5针尾纤电缆 | TOF-DL250AM12 | TOF-DL250TM12 | |
| 测量范围*1 | 0.25至2.5米 | ||
光源 |
中/波长 | 红色半导体激光，波长：650nm | |
| 平均产量 | 390 μW 或更低 | ||
| 雷射类 | 1级（IEC/JIS/FDA *2） | ||
| 光点尺寸*3 | ø10 公厘（距离 2.5 公尺） | ||
| 采样周期/响应时间 | 200 μs / 0.5 ms 以下（进行1次移动平均时） | ||
| 滞后 | 3%以下 （移动平均64次/256次， 距离1～2.5m） |
||
| 灵敏度调节 | 教学（教学后可手动调整） | ||
| 指标 | 输出指示灯（橘色）、 稳定指示灯/雷射关闭指示灯：（ 绿色）/（红色）/（关闭） |
输出1指示灯（橘色）、 输出2指示灯（橘色）、 输出3指示灯/稳定指示灯/ 雷射关闭指示灯：（ 橘色）/（绿色）/（红色）/（关闭） |
|
| 数字显示 | 7段3位元LED显示器（显示单位：cm） | ||
| 外部输入 | 雷射OFF输入/示教输入（可透过设定选择） | ||
| 控制 输出 |
输出数量 | 1 | 3 (输出3的初始设定为外部输入) |
| 稳定输出 | 输出 1 可切换至稳定输出（可透过设定选择） | ||
| 类型 | 开路集电极 (可透过设定*4选择 NPN/PNP ), 最大。 100 mA/30 VDC，残余电压1.8 V最大。 |
||
| 输出方式 | 亮通/暗通可选 （对於三输出类型，输出 1 至 3 将设定为相同的输出模式） |
||
| 类比 输出 |
电流输出 | 4 至 20 mA，负载阻抗： 300 Ω 或更小 |
未配备 |
| 电压输出 | 0～10V，输出阻抗： 100Ω以下 |
||
| 连接类型 | 电缆类型：ø4.5 mm，2 m 电缆， 猪尾型：带 M12、5 针连接器的电缆 300 mm 抗弯曲电缆 （最小弯曲半径：固定时 > 6 x 电缆直径， 可移动时 > 2 x 电缆直径） |
||
| 保护电路 | 反接保护、过流保护 | ||
| 等级 | 电源电压 | 12 至 30 VDC， 包括 10% 涟波 (pp) *5 *6 |
10 至 30 VDC， 包括 10% 涟波 (pp) *6 |
| 电流消耗 | 60 mA 或更低*7 | ||
| 适用 法规 |
电磁相容性 (EMC) | EMC指令（2014/30/EU） | |
| RoHS | RoHS 指令 (2011/65/EU)、中国 RoHS（指令 32） | ||
| 安全 | FDA 法规（21 CFR 1040.10 和 1040.11 *8） | ||
| 适用标准 | EN 60947-5-2 / IEC 60825-1 | ||
| NRTL认证 | UL 认证组件接近开关，经美国和加拿大认证 | ||
| 环境 抵抗力 |
环境温度/湿度 | −30 至 +50°C（无冻结）/ 35 至 85% RH（无凝结） | |
| 环境照度 | 阳光：4,000 lx 以下、萤光灯：3,000 lx 以下 | ||
| 抗震性 | 10 至 55 Hz，双振幅 1.5 mm， XY 和 Z 方向各 2 小时 |
||
| 抗冲击性 | 500 m/ s²（约50 G），XY、Z方向各3次 | ||
| 防护等级 | IEC标准，IP67 | ||
| 预热时间 | 环境温度-10至+50℃：5分钟。或更长时间 环境温度-30至-10℃：10分钟或更长时间 |
||
| 材料 | 外壳：PC，前盖：PMMA | ||
| 重量 | 有线型：88公克，猪尾巴型：48公克 | ||
| 附配件 | 安装支架：BEF-WK-190，安装螺丝（M3 × 20 mm） | ||
