OPTEX BGS背景消除雷射型感测器
相关连结 Click here

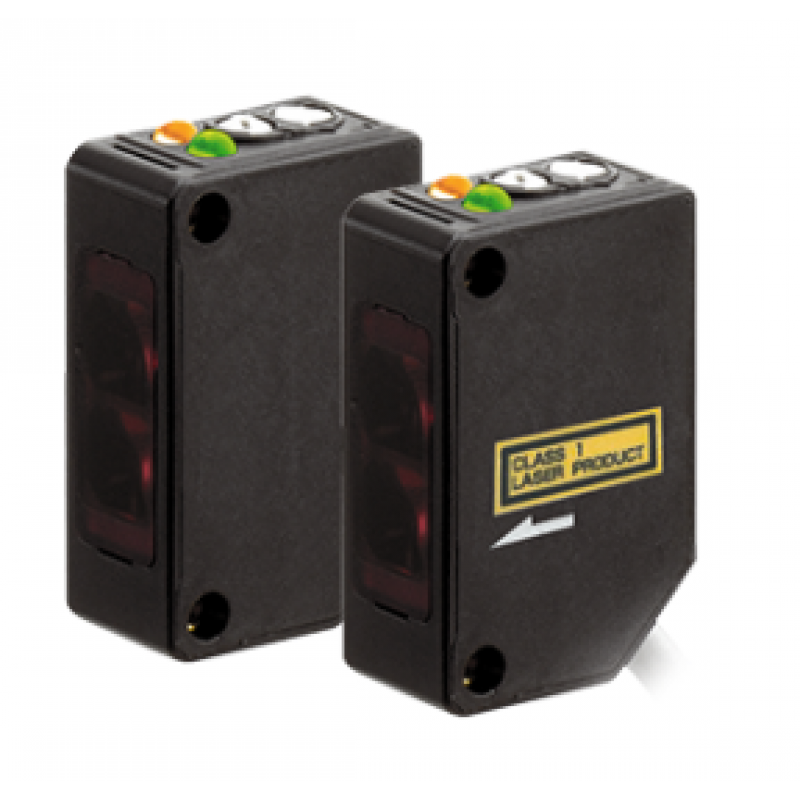

OPTEX FASTUS BGS背景消除雷射型感测器
BGS-ZL10N
BGS-ZL30N
- 检测距离有100mm和300mm两种
- 可通过外部连接线关闭雷射
- 距离100mm时雷射光点为∅1mm细小光点
- class 1雷射，不需要对眼睛进行安全保护
- 业界标准尺寸25.4mm
| 类型 | 形状 | 感应距离 （括号内为可调距离范围 ） |
型号 （括号内的型号为连接器类型） |
||
|---|---|---|---|---|---|
| BGS | 1类雷射 |
 |
 |
BGS-ZL10N (BGS-ZL10CN) |
BGS-ZL10P (BGS-ZL10CP) |
 |
BGS-ZL30N (BGS-ZL30CN) |
BGS-ZL30P (BGS-ZL30CP) |
|||
| 雷射类型 | 短距离 | 中等范围 | ||
|---|---|---|---|---|
| NPN | 电缆类型 | BGS-ZL10N | BGS-ZL30N | |
| 连接器类型 | BGS-ZL10CN | BGS-ZL30CN | ||
| 即插即用 | 电缆类型 | BGS-ZL10P | BGS-ZL30P | |
| 连接器类型 | BGS-ZL10CP | BGS-ZL30CP | ||
| 感应距离* 1 | 5至100毫米 | 10至300毫米 | ||
| 可调距离范围* 1 | 20至100毫米 | 50至300毫米 | ||
| 光源 | 红色半导体雷射 1 级 (IEC/JIS)* 2 波长：650 nm，最大输出：3.5 mW |
|||
| 光斑尺寸* 3（常温下） | 约。 ø1 毫米 / 100 毫米 | 约。 ø1.5 毫米 / 300 毫米 | ||
| 回应时间 | 250 μs 或更短 | |||
| 滞后* 1 | 3% | 5% | ||
| 距离调整 | 4圈无段电位器 | |||
| 指标 | 输出指示灯（橘色）、雷射发射指示灯（绿色） | |||
| 控制输出 | NPN/PNP 型开路集电极最大。 100 毫安培/30 伏特直流 | |||
| 输出方式 | 亮通/暗通可选 | |||
| 外部输入 | 雷射关闭 | |||
| 联系 | 2米电缆/M8 4针连接器 | |||
| 等级 | 电源电压 | 10 至 30 VDC，包括 10% 涟波 (pp) | ||
| 电流消耗 | 30 mA 或更低 | |||
| 适用法规 | 电磁相容性 (EMC) | EMC指令（2004/108/EC）/FDA法规（21 CFR 1040.10） | ||
| 环境 | RoHS指令(2011/65/EU)、中国RoHS指令(工信部第32号命令) | |||
| 适用标准 | EN 60947-5-2 | |||
| NRTL认证 | — | |||
| 环境抵抗力 | 环境温度/ 湿度 |
-10～+50℃（无结冻）、35～85％RH（无凝血） | ||
| 环境照度 | 阳光：10,000 lx 白炽灯：3,000 lx | |||
| 抗震性 | 10至55赫兹；双振幅1.5毫米； X、Y、Z 方向各 2 小时 | |||
| 抗冲击性 | 约。 50G（500公尺/秒2）； X、Y、Z方向各3次 | |||
| 防护等级 | IP67 | |||
| 材料 | 外壳：ABS（玻璃纤维填充），前盖：PMMA | |||
| 不含电缆的重量 | 约。 10克 | |||
| 附配件 | 安装支架：BEF-W100-B 带电缆类型，BEF-W100A 带连接器类型 | |||
