OPTEX FA - ZR-Q/ZR-QX系列 透明物檢出光電感測器
相關連結 Click here
ZR-QX200N ZR-QX200CN4 ZR-QX200P ZR-QX200CP4
Z3R-Q200N Z3R-Q200CN4 Z3R-Q200P Z3R-Q200CP4
低成本同軸透明物體偵測感知器
2米遠距離探測
採用紅色LED進行簡單的光軸調節
業界標準尺寸
陣容
| 類型 | 形狀 | 感知距離 | 反射鏡 | 安裝 支架 |
模型 （括號內的模型為連接器類型） |
|
|---|---|---|---|---|---|---|
| NPN型 | PNP型 | |||||
低成本 |
 |
 |
單獨販售 |
單獨販售 |
Z3R-Q200N (Z3R-Q200CN4) |
Z3R-Q200P (Z3R-Q200CP4) |
| 同軸 |
 |
 |
包含 （P250F） |
包括* | ZR-QX200N (ZR-QX200CN4) |
ZR-QX200P (ZR-QX200CP4) |
•連接器類型不包含連接線。請另行購買選購的 JCN 系列連接線。
*落地式 BEF-W100-B 包含連接線類型，背裝式 BEF-W100-A 包含連接器類型。
規格
| 類型 | 低成本 | 同軸型 | ||
|---|---|---|---|---|
| 模型 | NPN | 電纜類型 | Z3R-Q200N | ZR-QX200N |
| 連接器類型 | Z3R-Q200CN4 | ZR-QX200CN4 | ||
| 菲律賓國家警察 | 電纜類型 | Z3R-Q200P | ZR-QX200P | |
| 連接器類型 | Z3R-Q200CP4 | ZR-QX200CP4 | ||
| 感知距離 | 0.01 至 2 公尺* 1 | 0 至 2 公尺* 2 | ||
| 光源 | 4元素紅色LED | 紅色LED燈 | ||
| 斑點大小 | 直徑約140毫米 （距離2公尺處） |
直徑約 60 毫米 （距離 2 公尺處） |
||
| 回應時間 | 500微秒或更短 | |||
| 距離調節 | 單圈電位器 | |||
| 指標 | 輸出指示燈（橘色）， 穩定性指示燈（綠色） |
輸出指示器（橘色） | ||
| 控制輸出 | NPN/PNP型開集電極，最大電流100mA/30VDC | |||
| 輸出模式 | 可選擇開啟燈光/關閉燈光 | |||
| 連接類型 | 線纜類型：線纜長度：2 公尺 ø3.8 / 連接器類型：M8，4 針 | |||
| 等級 | 供電電壓 | 10 至 30 VDC，包括 10% 漣波 (pp) | ||
| 目前消耗 | 20 毫安培或更少 | |||
| 環境 阻力 |
環境溫度/濕度 | -25 至 +55℃（無結冰）/ 35% 至 85% 相對濕度（無冷凝） | ||
| 環境照度 | 陽光：10,000 勒克斯；白熾燈：3,000 勒克斯或更低 | |||
| 抗振性能 | 頻率範圍 10 至 55 Hz；振幅雙倍，1.5 mm； X、Y 和 Z 方向各持續 2 小時 |
|||
| 抗衝擊性 | 約 100 G (1000 m/s² )， 在 X、Y 和 Z 方向各施加 3 次。 |
|||

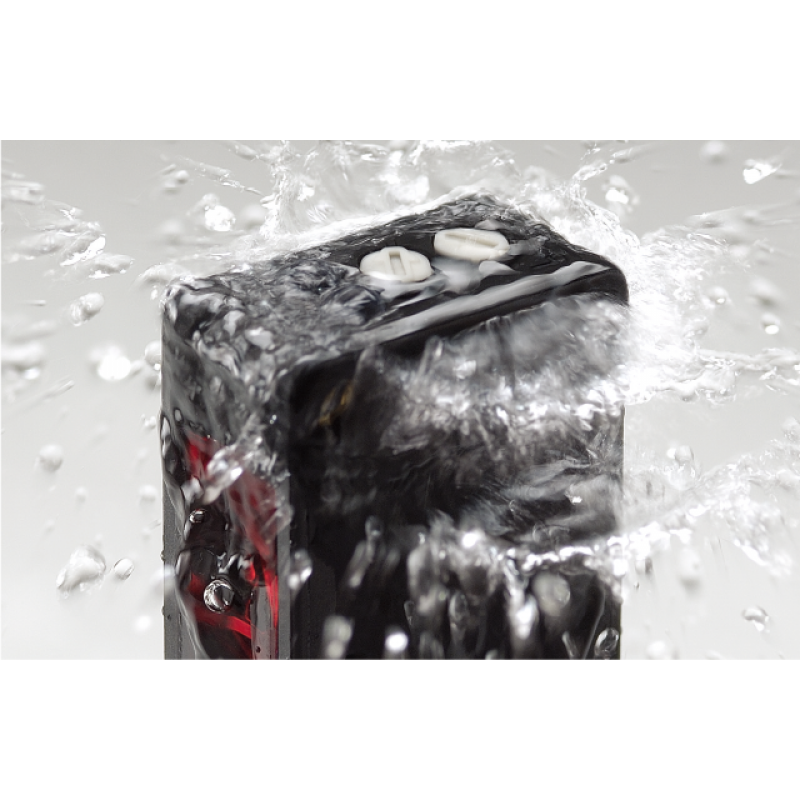

| 保護程度 | IEC標準：IP67 | |||
| 材料 | 外殼：ABS；前蓋：PMMA | |||
| 不含電纜的重量 | 約10克 | |||
| 包含配件 | 沒有任何 | 反光罩：P250F 安裝支架：BEF-W100-B * 3 |
||
*1. 使用反射器 V-61 時。
*2. 使用反射器 P250F 時。
*3. 連接器類型隨附安裝支架 BEF-W100-A。
• 為改進產品，規格如有變更，恕不另行通知。
