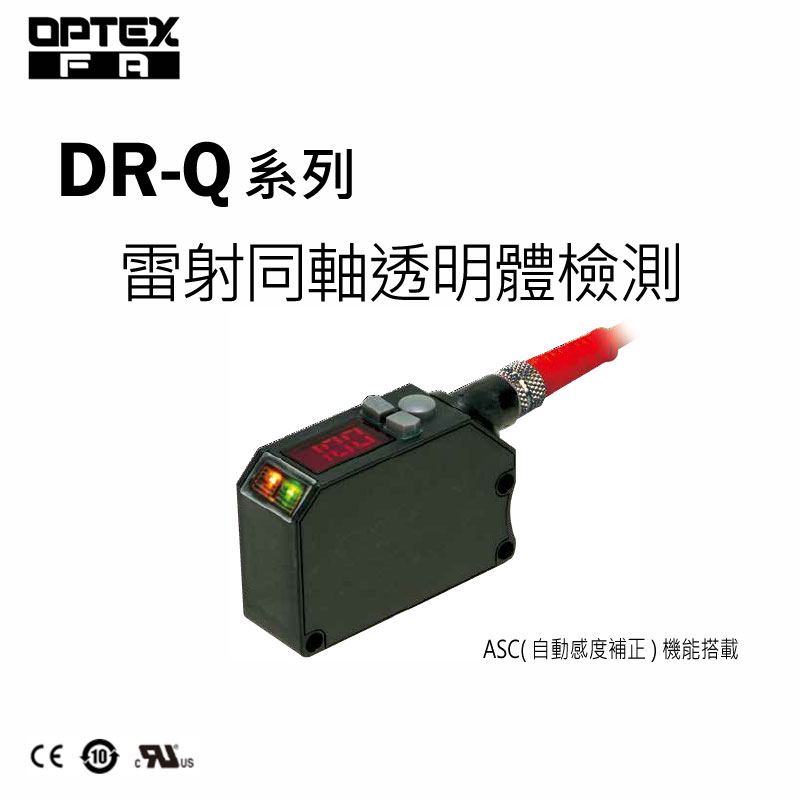

DR-Q150TN雷射同軸透明體檢測
相關連結 Click here
雷射同軸, 可檢測透明體
數位顯示+雷射同軸鏡片反射
可檢測透明體

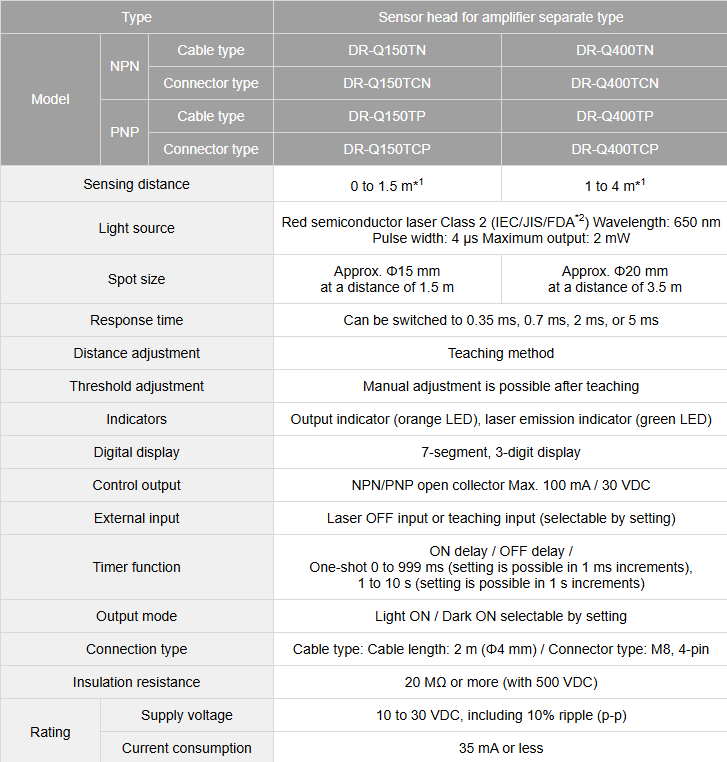

規格
| 類型 | 放大器分離式感測器頭 | |||
|---|---|---|---|---|
| 模型 | NPN | 電纜類型 | DR-Q150TN | DR-Q400TN |
| 連接器類型 | DR-Q150TCN | DR-Q400TCN | ||
| 菲律賓國家警察 | 電纜類型 | DR-Q150TP | DR-Q400TP | |
| 連接器類型 | DR-Q150TCP | DR-Q400TCP | ||

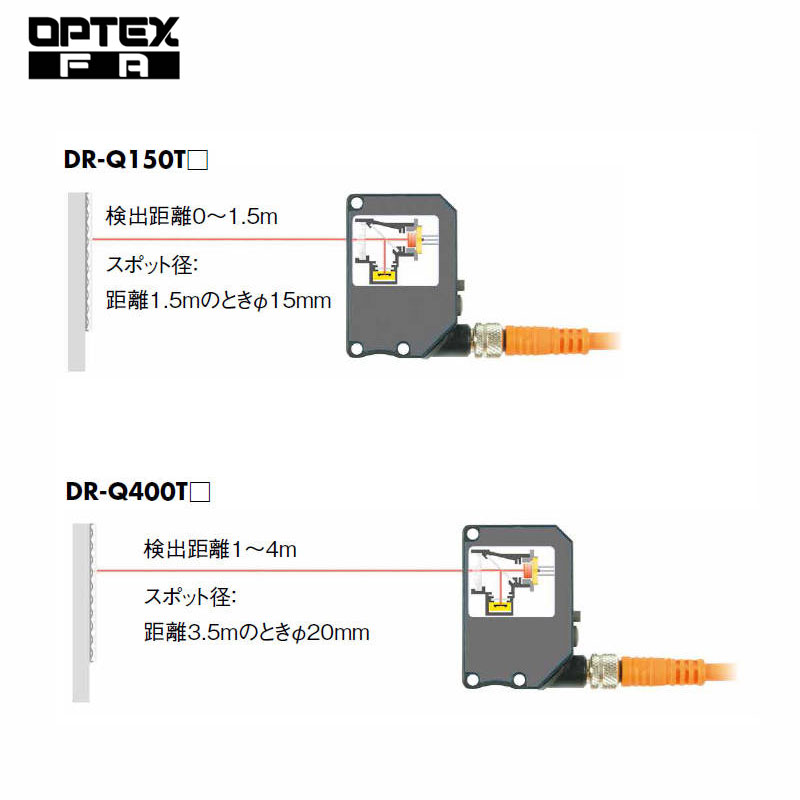

| 感知距離 | 0 至 1.5 公尺* 1 | 1 至 4 米* 1 | ||
| 光源 | 紅色半導體雷射器，2類（IEC/JIS/FDA *2），波長：650 nm，脈衝寬度：4 μs，最大輸出功率：2 mW | |||
| 斑點大小 | 在 1.5 公尺距離處，直徑約為 Φ15 毫米。 |
在 3.5 公尺距離處，直徑約 20 毫米。 |
||
| 回應時間 | 可切換至 0.35 毫秒、0.7 毫秒、2 毫秒或 5 毫秒 | |||
| 距離調節 | 教學法 | |||
| 閾值調整 | 教學結束後可以進行手動調整。 | |||
| 指標 | 輸出指示燈（橘色 LED）、雷射發射指示燈（綠色 LED） | |||
| 數字顯示 | 7段數碼管，3位數顯示屏 | |||
| 控制輸出 | NPN/PNP 開路集極 最大電流 100 mA / 30 VDC | |||
| 外部輸入 | 雷射關閉輸入或示教輸入（可透過設定選擇） | |||
| 定時器功能 | 開機延遲/關機延遲/ 單次觸發 0 至 999 毫秒（可以 1 毫秒為增量進行設定）， 1 至 10 秒（可以 1 秒為增量進行設定） |
|||
| 輸出模式 | 可透過設定選擇亮燈/暗燈開啟 | |||
| 連接類型 | 線纜種類：線材長度：2 公尺（Φ4 毫米）/ 連接器種類：M8，4 針 | |||
| 絕緣電阻 | 20 MΩ 或更高（500 VDC） | |||
| 等級 | 供電電壓 | 10 至 30 VDC，包括 10% 漣波 (pp) | ||
| 目前消耗 | 35 毫安培或更少 | |||
| 適用法規 | EMC 指令 (2004/108/EC) / FDA 法規 (21 CFR 1040.10 和 1040.11) （根據雷射公告第 56 號的偏差除外） |
|||
| 適用標準 | EN 60947-5-2 | |||
| 公司標準 | 抗噪性能：Feilen 3級認證 | |||
| 環境 阻力 |
環境溫度/濕度 | -10 至 +40℃ / 35% 至 85% 相對濕度（無結冰或冷凝） | ||
| 環境照度 | 陽光：10,000 勒克斯或以下；白熾燈：3,000 勒克斯或以下 | |||
| 抗振性能 | 頻率範圍 10 至 55 Hz；振幅雙倍，1.5 mm； X、Y 和 Z 方向各持續 2 小時 |
|||
| 抗衝擊性 | 約 50 G (500 m/s² )， 在 X、Y 和 Z 方向各施加 3 次。 |
|||
| 保護程度 | IP67 | |||
| 材料 | 外殼：ABS；鏡頭前蓋：PMMA | |||
| 不含電纜的重量 | 約20克（不含電纜） | |||
| 包含配件 | 安裝支架：BEF-WK-190 反射鏡：P250F | |||
