小型光电开关
结构坚固，可承受100G冲击力
对照式、镜片反射式、漫反射式搭载，种类齐全。
阵容
| 类型 | 形状 | 感知距离 | 模型（括号内的模型为连接器类型） | |
|---|---|---|---|---|
| NPN型 | PNP型 | |||
| 雷射型 |
 |
 |
DR-Q150TN （DR-Q150TCN） |
DR-Q150TP （DR-Q150TCP） |
 |
DR-Q400TN （DR-Q400TCN） |
DR-Q400TP （DR-Q400TCP） |
||
•对於连接器类型，请另行购买 JCN 系列连接器电缆。
规格
| 类型 | 放大器分离式感测器头 | |||
|---|---|---|---|---|
| 模型 | NPN | 电缆类型 | DR-Q150TN | DR-Q400TN |
| 连接器类型 | DR-Q150TCN | DR-Q400TCN | ||
| 菲律宾国家警察 | 电缆类型 | DR-Q150TP | DR-Q400TP | |
| 连接器类型 | DR-Q150TCP | DR-Q400TCP | ||
| 感知距离 | 0 至 1.5 公尺* 1 | 1 至 4 米* 1 | ||
| 光源 | 红色半导体雷射器，2类（IEC/JIS/FDA *2），波长：650 nm，脉冲宽度：4 μs，最大输出功率：2 mW | |||
| 斑点大小 | 在 1.5 公尺距离处，直径约为 Φ15 毫米。 |

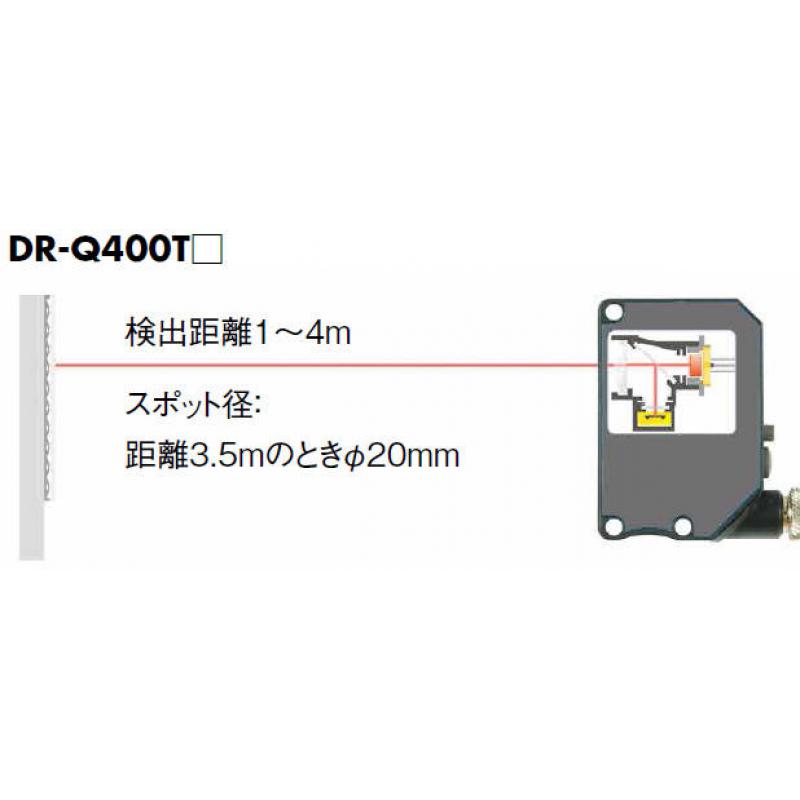

在 3.5 公尺距离处，直径约 20 毫米。 |
||
| 回应时间 | 可切换至 0.35 毫秒、0.7 毫秒、2 毫秒或 5 毫秒 | |||
| 距离调节 | 教学法 | |||
| 阈值调整 | 教学结束后可以进行手动调整。 | |||
| 指标 | 输出指示灯（橘色 LED）、雷射发射指示灯（绿色 LED） | |||
| 数字显示 | 7段数码管，3位数显示屏 | |||
| 控制输出 | NPN/PNP 开路集极 最大电流 100 mA / 30 VDC | |||
| 外部输入 | 雷射关闭输入或示教输入（可透过设定选择） | |||
| 定时器功能 | 开机延迟/关机延迟/ 单次触发 0 至 999 毫秒（可以 1 毫秒为增量进行设定）， 1 至 10 秒（可以 1 秒为增量进行设定） |
|||
| 输出模式 | 可透过设定选择亮灯/暗灯开启 | |||
| 连接类型 | 线缆种类：线材长度：2 公尺（Φ4 毫米）/ 连接器种类：M8，4 针 | |||
| 绝缘电阻 | 20 MΩ 或更高（500 VDC） | |||
| 等级 | 供电电压 | 10 至 30 VDC，包括 10% 涟波 (pp) | ||
| 目前消耗 | 35 毫安培或更少 | |||
| 适用法规 | EMC 指令 (2004/108/EC) / FDA 法规 (21 CFR 1040.10 和 1040.11) （根据雷射公告第 56 号的偏差除外） |
|||
| 适用标准 | EN 60947-5-2 | |||
| 公司标准 | 抗噪性能：Feilen 3级认证 | |||
| 环境 阻力 |
环境温度/湿度 | -10 至 +40℃ / 35% 至 85% 相对湿度（无结冰或冷凝） | ||
| 环境照度 | 阳光：10,000 勒克斯或以下；白炽灯：3,000 勒克斯或以下 | |||
| 抗振性能 | 频率范围 10 至 55 Hz；振幅双倍，1.5 mm； X、Y 和 Z 方向各持续 2 小时 |
|||
| 抗冲击性 | 约 50 G (500 m/s² )， 在 X、Y 和 Z 方向各施加 3 次。 |
|||
| 保护程度 | IP67 | |||
| 材料 | 外壳：ABS；镜头前盖：PMMA | |||
| 不含电缆的重量 | 约20克（不含电缆） | |||
| 包含配件 | 安装支架：BEF-WK-190 反射镜：P250F | |||
*1. 搭配 P250F 反射器
*2. 根据美国食品药物管理局 (FDA) 第 56 号雷射公告的规定，雷射符合 IEC 608251:2014 标准，属於 2 类雷射。
• 为改进产品，规格如有变更，恕不另行通知。
