OPTEX BGS背景消除高功率LED感測器
相關連結 Click here
OPTEX FASTUS BGS背景消除高功率LED光電感測器
BGS-Z10N
BGS-Z15N
BGS-Z30N

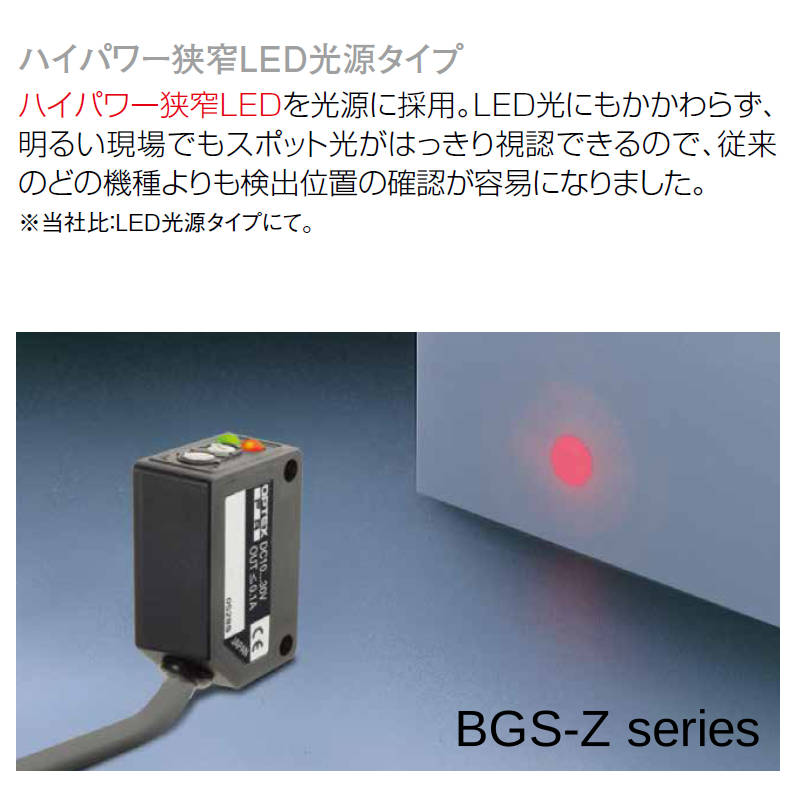

- 高功率狹窄LED光源
- 檢測距離有100mm和300mm兩種
- 即使是LED光源，在明亮的現場也能清楚視認出光點
- 業界標準尺寸25.4mm
| 類型 | 形狀 | 感應距離 （括號內為可調距離範圍 ） |
型號 （括號內的型號為連接器類型） |
||
|---|---|---|---|---|---|
| BGS | 高功率 窄光束LED |
 |
 |
BGS-Z10N (BGS-Z10CN) |
BGS-Z10P (BGS-Z10CP) |
 |
BGS-Z15N (BGS-Z15CN) |
BGS-Z15P (BGS-Z15CP) |
|||
 |
BGS-Z30N (BGS-Z30CN) |
BGS-Z30P (BGS-Z30CP) |
|||
| LED類型 | 短距離 | 中等範圍 | |||
|---|---|---|---|---|---|
| NPN | 電纜類型 | BGS-Z10N | BGS-Z15N | BGS-Z30N | |
| 連接器類型 | BGS-Z10CN | BGS-Z15CN | BGS-Z30CN | ||
| 即插即用 | 電纜類型 | BGS-Z10P | BGS-Z15P | BGS-Z30P | |
| 連接器類型 | BGS-Z10CP | BGS-Z15CP | BGS-Z30CP | ||
| 感應距離* 1 | 5至100毫米 | 5至150毫米 | 10至300毫米 | ||
| 可調距離範圍* 1 | 20至100毫米 | 20至150毫米 | 50至300毫米 | ||
| 光源 | 紅色LED | ||||
| 光斑尺寸 | 約。 ø10 毫米 / 100 毫米 | 約。 ø15 毫米 / 150 毫米 | 約。 ø30 毫米 / 300 毫米 | ||
| 回應時間 | 500 μs 或更短 | ||||
| 滯後* 1 | 3% | 5% | 5% | ||
| 距離調整 | 4圈無段電位器 | ||||
| 指標 | 輸出指示燈（橘色）/穩定指示燈（綠色） | ||||
| 控制輸出 | NPN/PNP 型開路集電極最大。 100 毫安培/30 伏特直流 | ||||
| 輸出方式 | 亮通/暗通可選 | ||||
| 聯繫 | 2米電纜/M8 4針連接器 | ||||
| 等級 | 電源電壓 | 10 至 30 VDC，包括 10% 漣波 (pp) | |||
| 電流消耗 | 30 mA 或更低 | ||||
| 適用法規 | 電磁相容性 (EMC) | EMC指令（2004/108/EC） | EMC指令（2014/30/EC） | EMC指令（2004/108/EC） | |
| 環境 | RoHS指令(2011/65/EU)、中國RoHS指令(工信部第32號命令) | ||||
| 適用標準 | EN 60947-5-2 | ||||
| NRTL認證 | UL 認證組件 | ||||
| 環境抵抗力 | 環境溫度/ 濕度 |
-25至+55℃（無凍結）/35至85％RH（無凝露） | |||
| 環境照度 | 陽光：10,000 lx 白熾燈：3,000 lx | ||||
| 抗震性 | 10至55赫茲；雙振幅1.5毫米； X、Y、Z 方向各 2 小時 | ||||
| 抗衝擊性 | 約。 100G（1000公尺/秒2）； X、Y、Z方向各3次 | ||||
| 防護等級 | IP67 | ||||
| 材料 | 外殼：ABS（玻璃纖維填充），前蓋：PMMA | ||||
| 不含電纜的重量 | 約。 10克 | ||||
| 附配件 | 安裝支架：BEF-W100-B 帶電纜類型，BEF-W100A 帶連接器類型 | ||||
