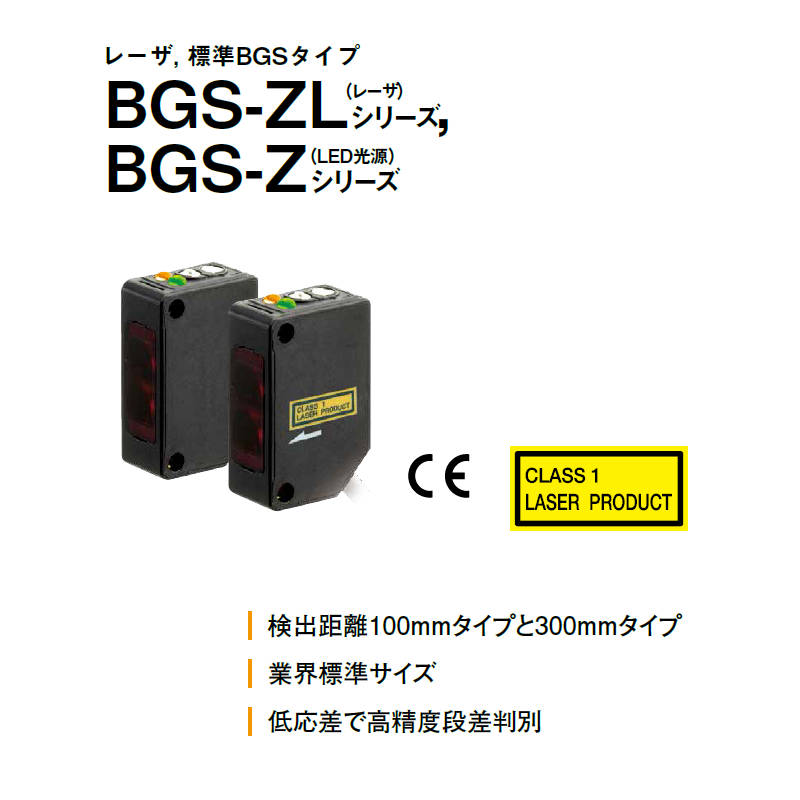

OPTEX FASTUS BGS背景消除雷射型感測器
BGS-ZL10N
BGS-ZL30N
- 檢測距離有100mm和300mm兩種
- 可通過外部連接線關閉雷射
- 距離100mm時雷射光點為∅1mm細小光點
- class 1雷射，不需要對眼睛進行安全保護
- 業界標準尺寸25.4mm
| 類型 | 形狀 | 感應距離 （括號內為可調距離範圍 ） |
型號 （括號內的型號為連接器類型） |
||
|---|---|---|---|---|---|
| BGS | 1類雷射 |
 |
 |
BGS-ZL10N (BGS-ZL10CN) |
BGS-ZL10P (BGS-ZL10CP) |
 |
BGS-ZL30N (BGS-ZL30CN) |
BGS-ZL30P (BGS-ZL30CP) |
|||
| 雷射類型 | 短距離 | 中等範圍 | ||
|---|---|---|---|---|
| NPN | 電纜類型 | BGS-ZL10N | BGS-ZL30N | |
| 連接器類型 | BGS-ZL10CN | BGS-ZL30CN | ||
| 即插即用 | 電纜類型 | BGS-ZL10P | BGS-ZL30P | |
| 連接器類型 | BGS-ZL10CP | BGS-ZL30CP | ||
| 感應距離* 1 | 5至100毫米 | 10至300毫米 | ||
| 可調距離範圍* 1 | 20至100毫米 | 50至300毫米 | ||
| 光源 | 紅色半導體雷射 1 級 (IEC/JIS)* 2 波長：650 nm，最大輸出：3.5 mW |
|||
| 光斑尺寸* 3（常溫下） | 約。 ø1 毫米 / 100 毫米 | 約。 ø1.5 毫米 / 300 毫米 | ||
| 回應時間 | 250 μs 或更短 | |||
| 滯後* 1 | 3% | 5% | ||
| 距離調整 | 4圈無段電位器 | |||
| 指標 | 輸出指示燈（橘色）、雷射發射指示燈（綠色） | |||
| 控制輸出 | NPN/PNP 型開路集電極最大。 100 毫安培/30 伏特直流 | |||
| 輸出方式 | 亮通/暗通可選 | |||
| 外部輸入 | 雷射關閉 | |||
| 聯繫 | 2米電纜/M8 4針連接器 | |||
| 等級 | 電源電壓 | 10 至 30 VDC，包括 10% 漣波 (pp) | ||
| 電流消耗 | 30 mA 或更低 | |||
| 適用法規 | 電磁相容性 (EMC) | EMC指令（2004/108/EC）/FDA法規（21 CFR 1040.10） | ||
| 環境 | RoHS指令(2011/65/EU)、中國RoHS指令(工信部第32號命令) | |||
| 適用標準 | EN 60947-5-2 | |||
| NRTL認證 | — | |||
| 環境抵抗力 | 環境溫度/ 濕度 |
-10～+50℃（無結凍）、35～85％RH（無凝血） | ||
| 環境照度 | 陽光：10,000 lx 白熾燈：3,000 lx | |||
| 抗震性 | 10至55赫茲；雙振幅1.5毫米； X、Y、Z 方向各 2 小時 | |||
| 抗衝擊性 | 約。 50G（500公尺/秒2）； X、Y、Z方向各3次 | |||
| 防護等級 | IP67 | |||
| 材料 | 外殼：ABS（玻璃纖維填充），前蓋：PMMA | |||
| 不含電纜的重量 | 約。 10克 | |||
| 附配件 | 安裝支架：BEF-W100-B 帶電纜類型，BEF-W100A 帶連接器類型 | |||
