OPTEX D1RF 系列基本光纖放大器
相關連結 Click here
OPTEX D1RF 系列 D1RF-T D1RF-TC
OPTEX D1RF 系列是新一代光纖放大器，以其高性能、高靈活性和易於使用的操作面板而著稱，適用於各種工業偵測應用。
OPTEX D1RF 系列是具備 Teach-In（示教）功能和數位顯示的智慧型彈性光纖放大器，具有特殊的 IP66 防護等級和適用於 M3 螺絲的安裝孔，非常適合多種工業偵測應用。
強韌環境適應力：具備 IP66 高防護等級，可直接安裝於噴水或潮濕的工廠環境。
極致安裝彈性：內建 M3 螺絲孔，無需 DIN 導軌或支架即可直接鎖附。

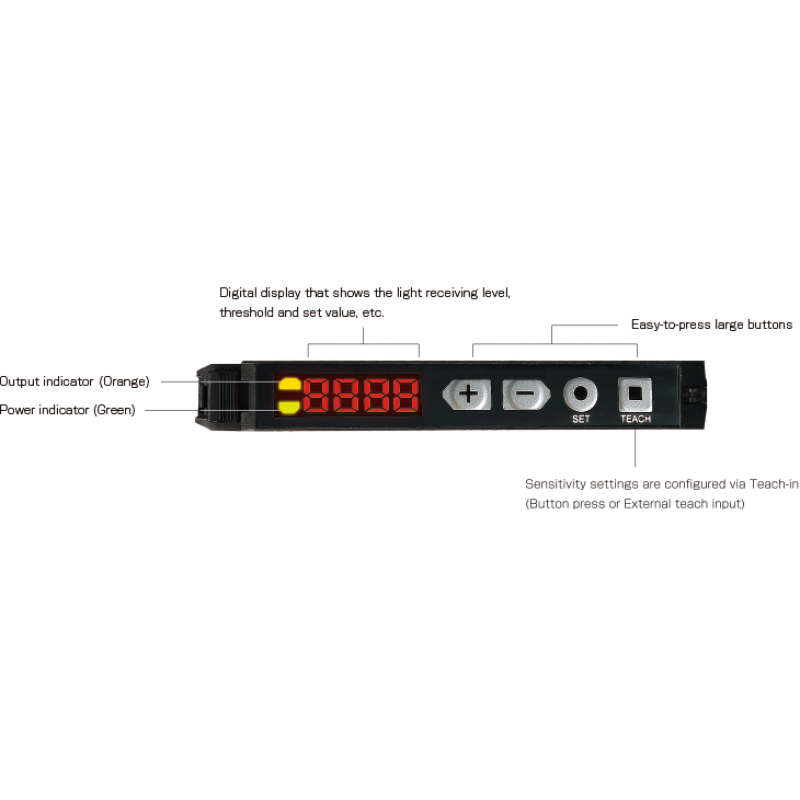

直覺數位操作：配備 4 位數 LED 顯示幕與大按鈕，支援多種 Teach-In (示教) 模式，設定簡便。
高速精確偵測：響應時間可在 50μs（高速）與 250μs（標準）間切換，適合高速產線。
光源智慧調整：提供 3 級投光強度（100%、50%、25%），有效防止光飽和，利於近距離或透明物檢測。
高兼容性輸出：採 NPN/PNP 可切換設計，降低庫存壓力並減少訂單錯誤。
內建計時功能：支援 ON/OFF 延遲及單脈衝輸出（1-9999ms 調整）。
陣容
| 類型 | 形狀 | 輸入/輸出 | 回應 時間 |
括號中的模型是連接器類型 |
|
|---|---|---|---|---|---|
| NPN | 菲律賓國家警察 | ||||
| 教學示範 + 展示 |
 |
控制輸出 外部示教輸入 |
250 微秒 / 50 微秒 | D1RF-T (D1RF-TC) |
|
* 對於連接器類型，請訂購可選的 JCN 系列連接器電纜。
規格
| 模型 | 利用數位顯示模型進行教學 |
||
|---|---|---|---|
| 電纜類型 | D1RF-T | ||
| 連接器類型 | D1RF-TC | ||
| 光源 | 紅色LED燈 | ||
| 回應時間 | 250 微秒 / 50 微秒 | ||
| 靈敏度調整 | 教學，使用+/-按鈕微調 | ||
| 指標 | 輸出指示燈：橘色，電源指示燈：綠色 | ||
| 數字顯示 | 7段式4位數字顯示：接收光照強度/閾值/設定值 | ||
| 控制輸出* | 透過設定切換 NPN / PNP，開集電極，300 V / 100 mA，殘餘電壓最大 1.8 V。 | ||
| 外部輸入 | 校外教學 | ||
| 定時器功能 | 關閉/開啟延遲/關閉延遲/單次觸發，1 至 9999 毫秒 | ||
| 輸出模式 | 可透過設定選擇亮燈/暗燈開啟 | ||
| 保護電路 | 反接保護、過流保護、最大30V。 | ||
| 連接類型 | 線纜類型：4芯2米線纜，連接器類型：M8，4針 | ||
| 等級 | 供電電壓* | 10 至 30 VDC（含 10% 漣波） | |
| 目前消耗 | 最大電流 40mA。 | ||
| 適用 法規 |
EMC | EMC指令（2014/30/EU） | |
| 環境 | RoHS指令（2011/65/EU），中國RoHS指令（工信部第32號命令） | ||
| 適用標準 | EN 60947-5-2 | ||
| 公司標準 | 抗噪性能：Feilen 3級認證 | ||
| 環境 阻力 |
環境溫度/濕度* | -25 至 +55°C / 35% 至 85%（無結冰或冷凝） | |
| 儲存溫度/濕度 | -40 至 +70°C / 35 至 95%（無結冰或冷凝） | ||
| 環境照度 | 陽光：10,000 勒克斯或以下；白熾燈：3,000 勒克斯或以下 | ||
| 抗振性能 | 頻率範圍 10 至 55 Hz；雙振幅 1.5 mm；X、Y 和 Z 方向各持續 2 小時 | ||
| 抗衝擊性 | 50 G (500 m/s² )，在 X、Y 和 Z 方向上各進行 3 次。 | ||
| 保護程度 | IP66 | ||
| 材料 | 外殼，封面：PC | ||
| 重量 | 線纜類型：約 66 克，連接器類型：約 22 克 | ||
| 包含配件 | 使用說明書 | ||
*取決於緊密安裝的光纖感測器的數量。
●1至2個：-25至-55℃，供電電壓：30V，輸出電流：100mA。
●3至10個：-25至-55℃，供電電壓：24V，輸出電流：100mA。
●11至16個：-25至-55℃，供電電壓：24V，輸出電流：20mA。
