D12R-TN
相關連結 Click here
D12R系列光纖放大器 D12R-TN D12R-TNC4 D12R-TP D12R-TPC4

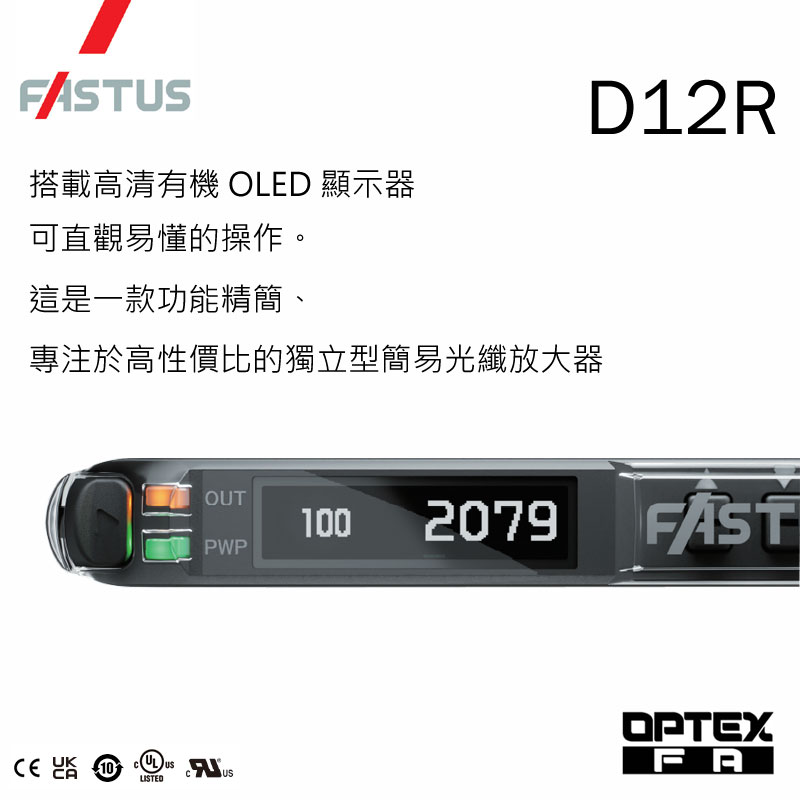

搭載易於閱讀的高清OLED顯示屏，操作直觀。
支援英文、日文、中文，這是傳統7段LED顯示器所不具備的。
OPTEX D12R 光纖放大器的特色可精簡為以下幾點：
高清易讀配備OLED 螢幕，操作直觀、容易設定。
檢測距離長，高功率設計，確保在惡劣環境中也能穩定檢測。

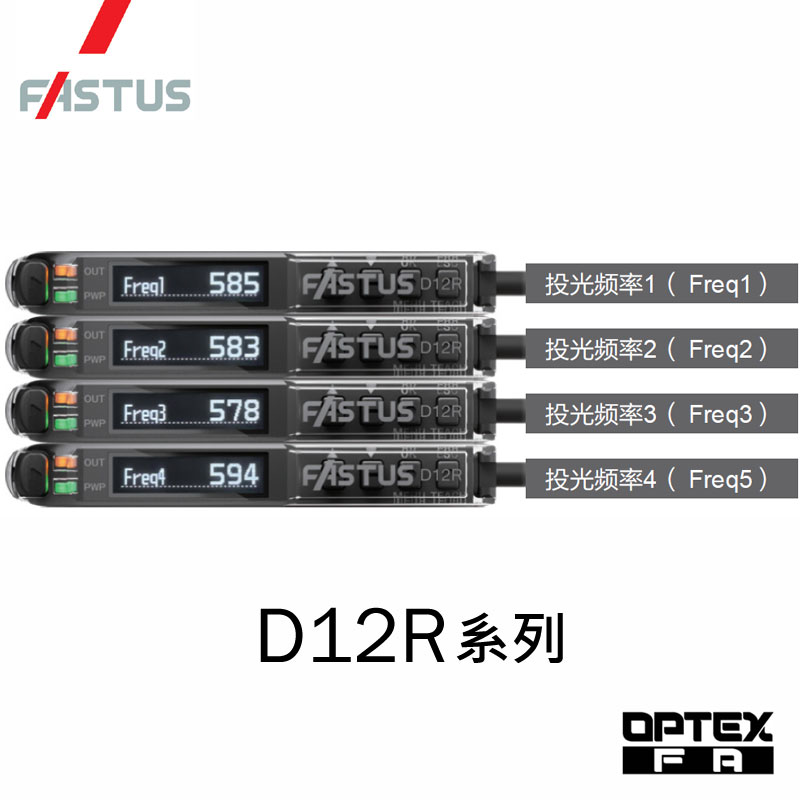

抗干擾性強，支援多種發射頻率，可防止多台設備並排安裝時產生串擾。
功能多元，具備觸發輸入、零點重設等多種外部功能，應用彈性大。
OPTEX D12R 光纖放大器具有高精度和可靠性，廣泛應用於各種需要精確檢測小型或快速移動物體的工業自動化場景，例如：
半導體與電子產業：檢測小型電子零件、PCB 板定位、晶圓處理過程中的位置確認。
包裝與物流：檢測包裝盒上的標籤、確認產品數量、在高速輸送帶上追蹤物品。
汽車製造：小型部件組裝確認、機械手臂精確定位。
食品加工：檢測生產線上的瓶蓋是否蓋好、食品包裝袋封口完整性確認。
醫療設備：檢測注射器、藥丸等小型醫療用品的位置與存在。
紡織業：斷線檢測、紗線張力控制等。
基本上，任何需要非接觸式、高靈敏度、且安裝空間有限的精密檢測場合，D12R 系列都能勝任。
規格
| 類型 | 電纜類型 | 連接器類型 | |
|---|---|---|---|
| 模型 | NPN | D12R-TN | D12R-TNC4 |
| 菲律賓國家警察 | D12R-TP | D12R-TPC4 | |
| 光源 | 四元件紅色LED（波長：660奈米） | ||
| 回應時間 | 50微秒、250微秒、1毫秒、4毫秒 | ||
| 教學模式 | 單點、雙點、自動、直通、單點區域、雙點區域、手動 | ||
| 展示 | 數字顯示 | OLED顯示屏，128 x 22像素 ；選單語言：英文、日文、繁體中文 |
|
| 指標 | 輸出指示燈（橘色），電源指示燈（綠色） | ||
| 定時器功能 | 功能 | 延時開啟、延遲關閉、開/關延遲、脈衝輸出、 延遲開啟脈衝 |
|
| 時間 | 可調範圍：0.1 至 30,000 毫秒 | ||
| 控制輸出 | NPN/PNP，集極開路 ，最大電流 100 mA/30 VDC，殘餘電壓 1.8 V 或更低 |
||
| 輸出模式 | 亮燈/暗燈，可透過設定選擇 | ||
| 外部輸入 | 示教輸入，發射器關閉，歸零重位，觸發 | ||
| 保護電路 | 反極性保護、輸出過電流保護、 輸出短路保護 |
||
| 聯繫 | 2公尺電纜，4條導線， 最小彎曲半徑： 4倍電纜直徑 |
M8 4針 插頭連接器 |
|
| 幹擾預防量 | 最多 4 個單元（頻率選擇性） | ||
| 供電電壓 | 10 ... 30 VDC ±10 % 包括 10 % 漣波 (pp) | ||
| 目前消耗 | 節能模式：關閉 | 10VDC 時電流為 42mA 或更低，30VDC 時電流為 19mA 或更低 | |
| 節能模式：開啟 | 10VDC 時電流不超過 30mA，30VDC 時電流不超過 15mA | ||
| 熱身時間 | 300毫秒 | ||
| 適用法規 | EMC | 歐盟電磁相容性指令 (2014/30/EU) 、 英國電磁相容性 法規 (2016 年電磁相容性條例)、 FCC 第 15 部分 B 子部分 |
|
| 環境 | 歐盟RoHS指令（2011/65/EU） 、英國RoHS指令（ 2012年電氣及電子設備中 某些有害物質限制使用條例） 、中國RoHS指令（工信部令第32號） |
||
| 適用標準 | EN/IEC 60947-5-2 | ||
| NRTL認證 | UL認可的 美國和加拿大組件認證 |
獲得美國和加拿大UL認證 |
|
| 環境阻力 | 環境照度 | 陽光：67,000 勒克斯或更低； 白熾燈：99,000 勒克斯或更低； LED 照明（直流燈）：16,000 勒克斯或更低 |
|
| 環境溫度/濕度 | -25 ... 55 °C/35 ... 85 % RH（無結冰或冷凝） | ||
| 儲存溫度/濕度 | -40 ... 70 °C/35 ... 85 % RH（無結冰或冷凝） | ||
| 抗振性能 | 10 ... 55 Hz 雙振幅 1.5 mm 各 X、Y、Z 方向 2 小時 |
||
| 抗衝擊性 | 在 X、Y、Z 三個方向上均以 500m/s² 的速度重複此操作 | ||
| 保護程度 | IP50（IEC 60529） | ||
| 材料 | 房屋，封面：PC | ||
| 重量 | 約72克 | 約72克 | |
