OPTEX TD1系列對照式邊緣雷射感測器
相關連結 Click here

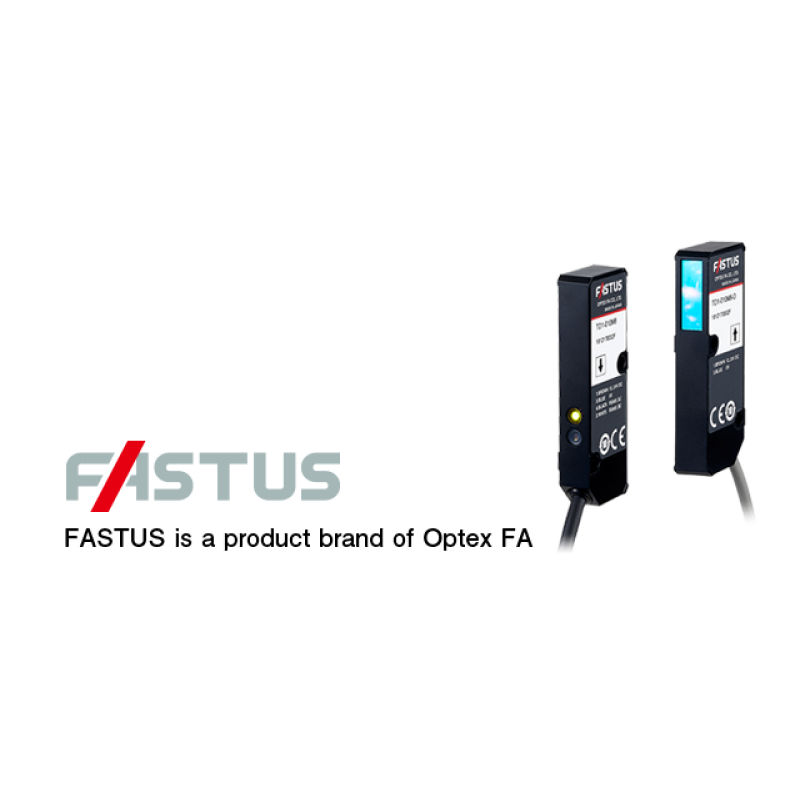

OPTEX FASTUS TD1系列CMOS高精度光軸邊緣雷射感測器
- 光軸幅寬10mm，檢測距離可達300mm

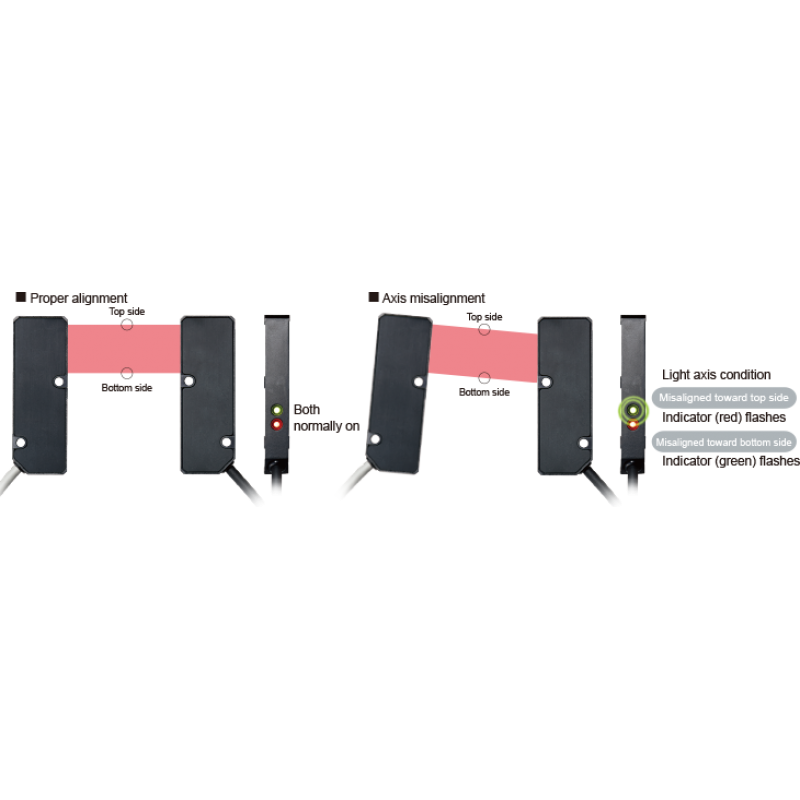

- 配備指示燈，檢查光軸有無對準，使安裝過程更容易
- 適用於邊緣測量和寬度/間隙測量
| 類型 | 測量範圍/ 頭間距離 |
重複性 | 序列介面 | 連接類型 | 模型 |
|---|---|---|---|---|---|
| 對射光束 |
 |
±4微米 | RS-485 | 豬尾巴型 | TD1-010M8 |
規格
| 模型 | TD1-010M8 | |
|---|---|---|
| 測量範圍 | 邊緣：±5 毫米，寬度：10 毫米 | |
| 頭部之間的距離 | 最大限度。 300毫米 | |
光源 |
中 （波長） |
紅色半導體雷射（波長：660nm） |
| 最大輸出 | 390 μW | |
| 雷射類 | 1級（IEC/JIS）/1級（FDA）*1 | |
| 光斑尺寸 | 3×14毫米 | |
| 線性 | 頭部間距100mm時：FS的±0.4%（±40μm） | |
| 重複性*2 | ±4微米 | |
| 採樣週期 | 500 微秒 | |
| 溫度漂移 | 滿量程的±0.02%/°C | |
| 指標 | 【發射頭】電源指示燈：綠色 【接收頭】電源指示燈：綠色， 警報指示燈：紅色 |
|
| 序列介面 | RS-485 | |
| 電源電壓 | 12 至 24 VDC ±10% | |
| 電流消耗 | 發射頭：20 mA 或更小（12 VDC 時） 接收頭：80 mA 或更小（12 VDC 時） |
|
| 連接類型 | 尾纖類型：帶 M8、4 針連接器的電纜，長度 300 毫米 | |
| 環境 抵抗力 |
環境溫度/ 濕度 |
-10 至 +50°C / 35 至 85% RH（無凍結或凝結） |
| 儲存溫度/ 濕度 |
-20 至 +60°C / 35 至 85% RH（無凍結或凝結） | |
| 環境 照度 |
陽光：10,000 lx 以下、白熾燈：3,000 lx 以下 | |
| 抗震 性 |
10至55赫茲；雙振幅1.5毫米； X、Y、Z 方向各 2 小時 |
|
| 抗衝擊性 | 約。 50 G (500 m/s2 )， X、Y、Z 方向各 3 次 |
|
| 保護電路 | 反接保護 | |
| 防護等級 | IP50 | |
| 適用 法規 |
電磁相容性 (EMC) | EMC指令（2014/30/EU） |
| 環境 | RoHS指令（2011/65/EU）、中國RoHS（第32號指令） | |
| 安全 | FDA 法規（21 CFR 1040.10 和 1040.11）*3 | |
| 適用標準 | EN60947-5-2 | |
| NRTL認證 | 經美國和加拿大認證的認可組件接近開關。 |
|
| 材料 | 外殼：鋁壓鑄件，發射/接收部分：玻璃 | |
| 重量 | 發射頭、接收頭：各30g （含300mm連接線） |
|
